Schachten van de Staatsmijn Maurits.



Staatsmijn Maurits had drie Schachten 1, 2 en 3. De Schachten 1 & 2 waren 62 meter hoog. Schacht 1 was bestemd voor het steenkool en materiaalvervoer met kooien. Schacht 1 was 856 meter diep bij een doorsnede van 5,8 meter. Schacht 1 werd in 1925 gebouw. Boven in de Schachttoren zaten twee ophaalmachines voor vier kooien. Hij rust op drie betonnen poten. Tussen de poten is de losvloer gebouwd. De twee elektrische ophaalmachines zijn van het fabrikant Smit Slikkerveer en hebben een vermogen van 1900 pk. Ze zijn voorzien van koepelschijven met reminrichting. De ophaalmachines bestaan uit twee aandrijvende gelijkstroommotoren met twee omvormers. De verdiepingen van Schacht 1 lagen op 391, 455, 548, 660 en 810 meter. Schacht 2 werd uitgerust met skips, en was 810 meter diep en had ook een doorsnede van 5,8 meter. Schacht 3 850 meter diep en had een diameter van 6,7 meter.

( foto's niet kopieën ivm auteurs rechten, Auteurswet 1912 )

© www.gluckauf.nl

Gegevens voor de schachttorens van de Stm. Maurits.

  • Machinekamer totale lengte.
  • Totale breedte boven de kraan.
  • Overspanning kraan in Machinekamer.
  • Hoogte dak boven peil.
  • Machinekamervloer.
  • Machinekeldervloer.
  • Bovenkant leischijvenbalken.
  • Bovenkant hoofdportalon.
  • Afstand kolomvoeten in langsrichting.
  • Afstand kolomvoeten in dwarsrichting.
  • Diameter Koepe.
  • Diameter Leischijven.



  • Breuklast kabel.
  • Normale belasting door kooi + kabel.
  • Belasting lege kooi + kabel.
  • Koepeschijf + as + lagers + motorankers.
  • 1 motor.
  • Leischijf + as + lagers.
  • Hefvermogen kraan.
  • Toegelaten gronddruk.
  • Toe te laten spanning in beton en staal.
  • 1.Wanneer geen kabelbreuk optreedt.
  • 2. Bij Kabelbreuk.
  • Minimum dikte der wanden.





Afmetingen in Meters.

  • 27.50 m.
  • 10.00 m.
  • 13.40 m.
  • 10.60 m.
  • 54.77 m.
  • 44.77 m.
  • 41.11 m.
  • 35.66 m.
  • 25,21 m.
  • 22.40 m.
  • 19.60 m.
  • 6.50 m.

Gewichten in L.

  • 310
  • 38
  • 28
  • 68
  • 32
  • 14
  • 35
  • Spanning in kg/cm3
  • 3
  • 50 - 1200.
  • 65 - 1500.
  • 12 cm.

Schacht 1.



Schacht 1 in 1945. © Staatsmijnen/www.gluckauf.nl



Schachtbok 1 & 2 uit 1927. © Staatsmijnen/www.gluckauf.nl



Schachtbok 1 & 2 uit 1926-1927. © Staatsmijnen/www.gluckauf.nl


NIEUW!



Schachtbok 1 & 2. © Staatsmijnen/www.gluckauf.nl


NIEUW!



Schachtbok 1 & 2. © Staatsmijnen/www.gluckauf.nl

Schacht 2.

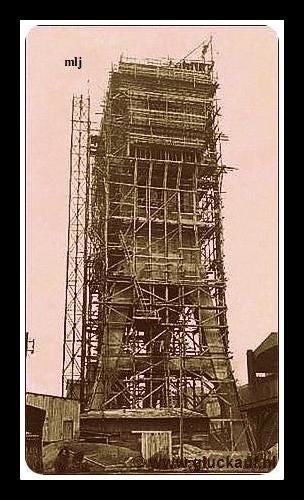

Aanleg schachtbok 2 in 1924-1925, Staatsmijn Maurits. © Staatsmijnen/www.gluckauf.nl



Aanleg schachtbok 2 in 1924-1925, Staatsmijn Maurits. © Staatsmijnen/www.gluckauf.nl



Aanleg schachtbok 2 in 1924-1925, Staatsmijn Maurits. © Staatsmijnen/www.gluckauf.nl



Een van de moderne schachttotens op de Staatsmijn Maurits ( 1925), die met schacht 3 van de Staatsmijn Emma een eigen architectonisch aspect gaven aan de Limburgse mijnstreek. De foto is uit 1949. © Driessen/www.gluckauf.nl

Schacht 3.



De boortoren voor de peilboring van de nieuwe schacht 3. Op 301 m werd Carboon aangetroffen in 1949, Staatsmijn Maurits. © Cals/www.gluckauf.nl



Boormeester Iven. Bij de boortoren voor de peilboring van de nieuwe schacht 3 uit 1949. Staatsmijn Maurits. © Cals/www.gluckauf.nl



Meester Opzichter J. Jagersma van de mijnmeter afdeling geeft de hoogtepunten aan voor de ijzeren draagring schacht 3 uit 1949. Staatsmijn Maurits. © Cals/www.gluckauf.nl

Overzicht foto's van de Schachten van de Staatsmijn Maurits.

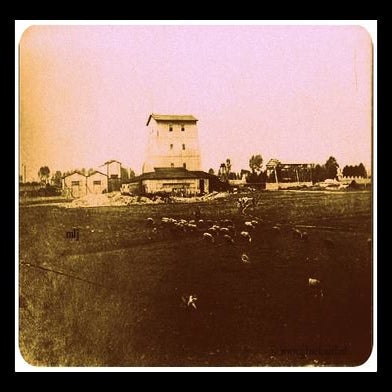

Houten boortoren, aanleg Staatsmijn Maurits en de schachten. © www.gluckauf.nl
Houten boortoren, aanleg Staatsmijn Maurits en de schachten. © www.gluckauf.nl
Houten boortoren. © www.gluckauf.nl
Houten boortoren. © www.gluckauf.nl

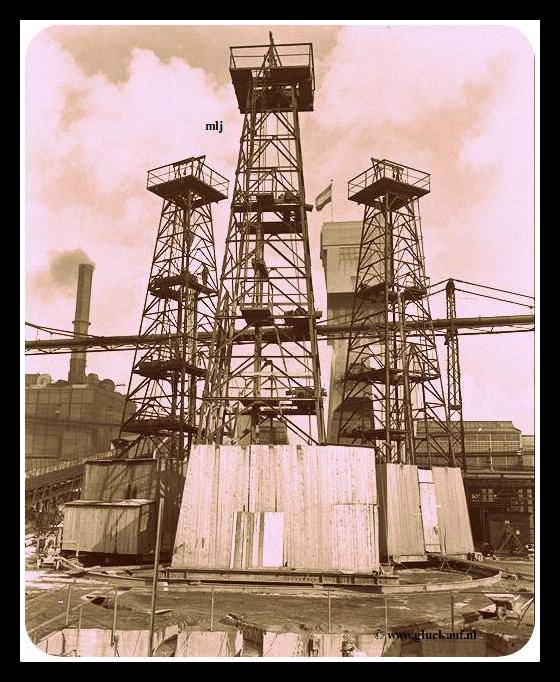

Aanleg schacht. © www.gluckauf.nl
Aanleg schacht. © www.gluckauf.nl

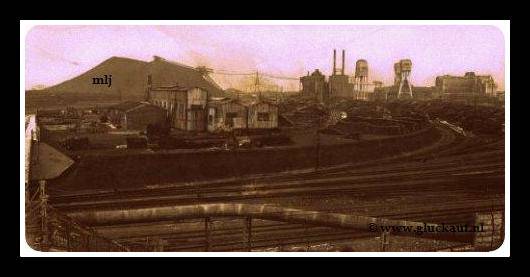

Overzicht van Europa grootste kolenmijn de Stm. Maurits te Lutterade 1930.© www.gluckauf.nl
Overzicht van Europa grootste kolenmijn de Stm. Maurits te Lutterade 1930.© www.gluckauf.nl

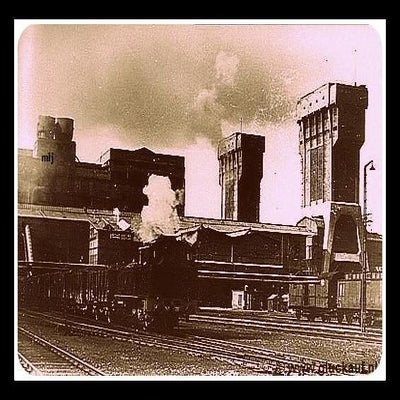

1947 met trein de schachten en de wasserijen.© Stm./www.gluckauf.nl
1947 met trein de schachten en de wasserijen.© Stm./www.gluckauf.nl

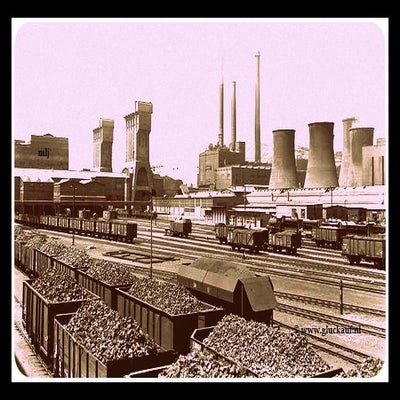

Stm. Maurits.© Stm./www.gluckauf.nl
Stm. Maurits.© Stm./www.gluckauf.nl
Staatsmijn Maurits te Geleen 1965.© www.gluckauf.nl
Staatsmijn Maurits te Geleen 1965.© www.gluckauf.nl

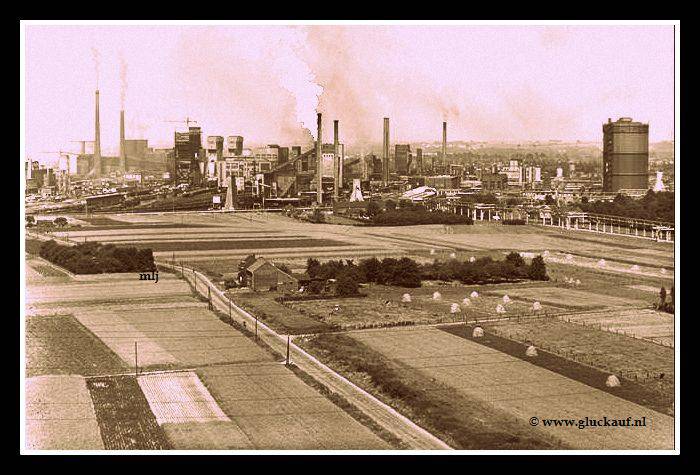

Stm. Maurits veraanzicht.© www.gluckauf.nl
Stm. Maurits veraanzicht.© www.gluckauf.nl

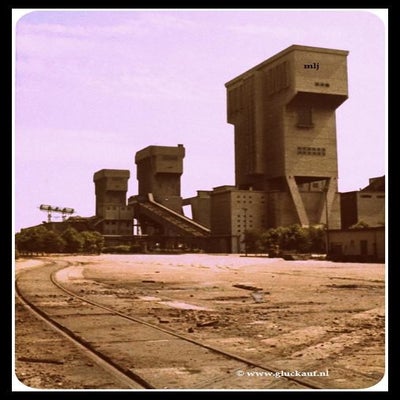

 De schachten van de Staatsmijn Maurits, na de sluiting. © www.gluckauf.nl
De schachten van de Staatsmijn Maurits, na de sluiting. © www.gluckauf.nl
