Schachten van de Oranje Nassau 1.





De Mijn Oranje Nassau 1 had drie schachten. Schacht 1 met een diameter van 2,3 meter en had een diepte van 254 meter, deze Schacht werd in 1930 alleen nog gebruikt als luchtschacht. Schacht 2 met een doorsnede van 3,2 meter en had een diepte van 470 meter. Schacht 3 had een een diameter van 3,85 meter en had een diepte van 441 meter. Schacht 1 & 2 werden met stoom aangedreven, met een vermogen van 660 pk. Later werd Schacht 2 door perslucht aangedreven. Schacht 3 had een elektrische ophaalmachine met 1650 pk. Schacht 2 had in de begin jaren een trommel ophaalmachine, maar werd later vervangen door een Koepeschijfmachine. De verdiepingen waren 136, 166, 250, 340 en 430 meter.



( foto's niet kopiëren i.v.m. auteursrechten, Auteurswet 1912 )

© www.gluckauf.nl

Schacht 1 & 2.

Aanleg schachtgebouw plus schacht in het jaar 1897.© ON/www.gluckauf.nl



Schachtbok 1 & 2 uit 1900. © ON/www.gluckauf.nl



Schachtbok 1 & 2 uit 1916. © ON/www.gluckauf.nl

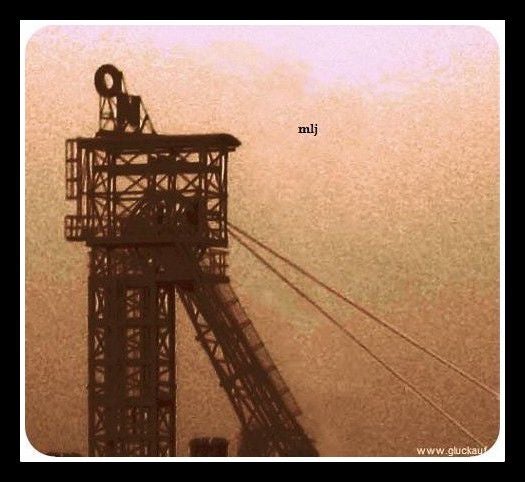

Schachtbok met de schachtkabels. © ON/www.gluckauf.nl



Schachtbok bij Nacht. © O.N./www.gluckauf.nl

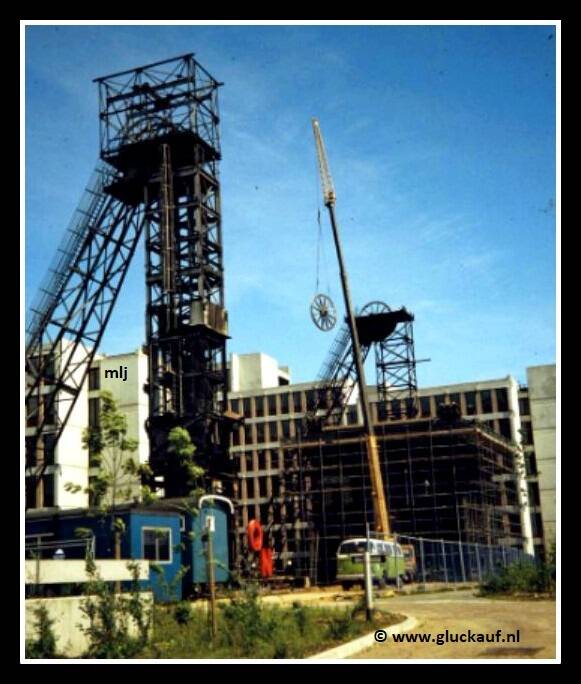

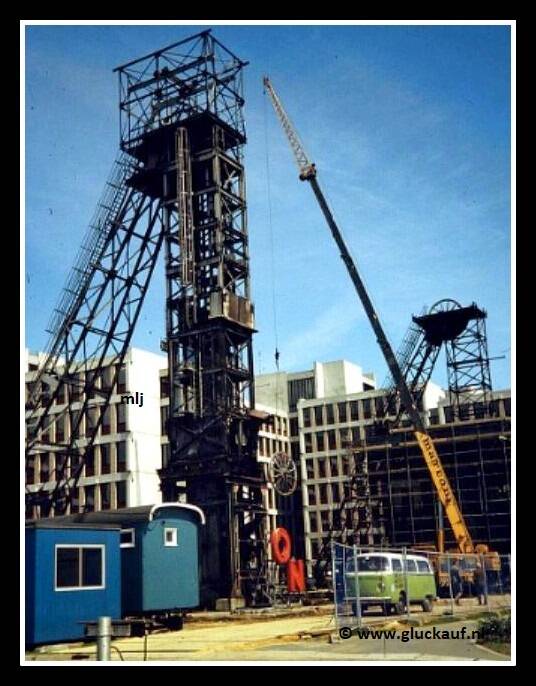

Foto is uit 1974 © Bos/www.gluckauf.nl

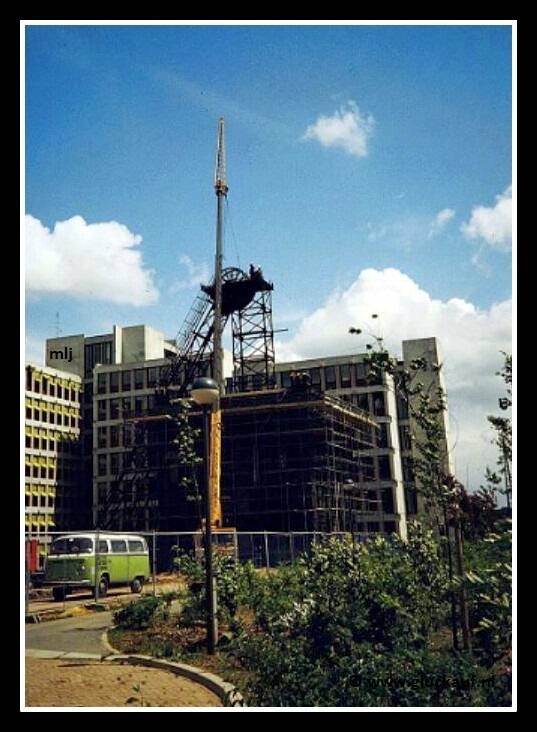

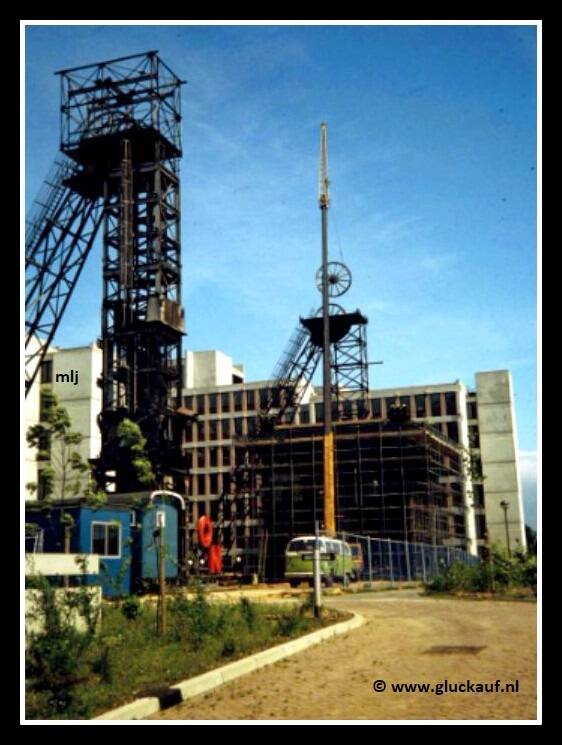

Foto is uit 1974 © Bos/www.gluckauf.nl

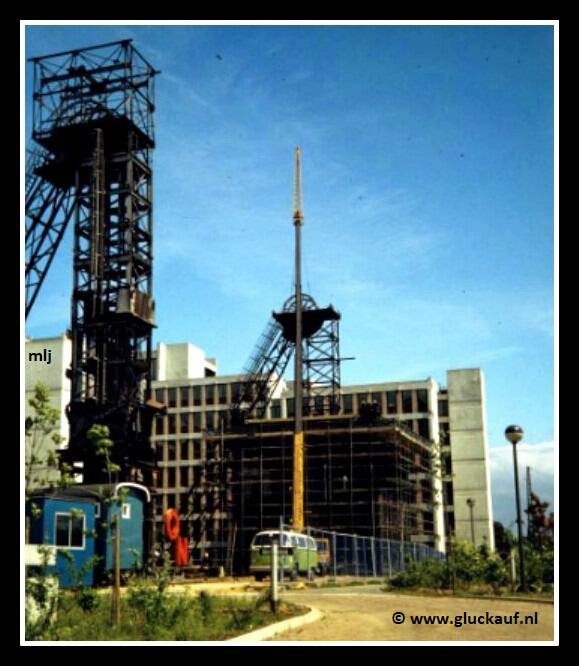

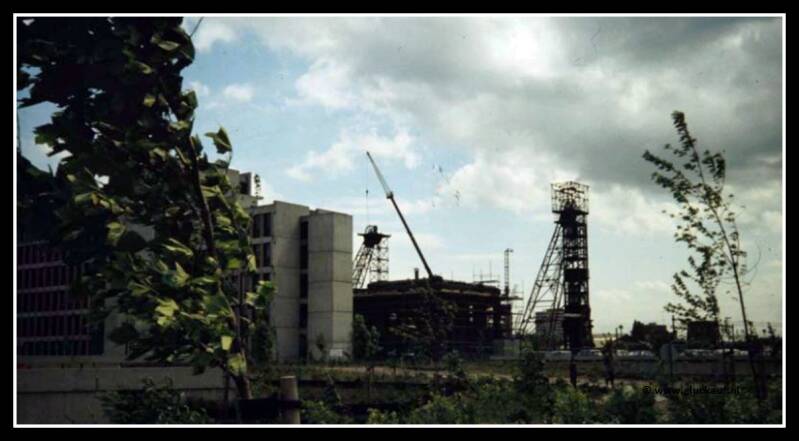

Foto is uit 1974 © Bos/www.gluckauf.nl



 Schachtgebouw van de O.N. 1.

© www.gluckauf.nl

Schacht 3.



Schachtbok 3 uit  1939. © Oorthuys/www.gluckauf.nl



Schachtbok 3 uit  1939. © Oorthuys/www.gluckauf.nl



Schachtbok 3 uit  1939. © Oorthuys/www.gluckauf.nl



Schachtbok 3 uit  1939. © Oorthuys/www.gluckauf.nl



Schachtbok 3 uit  1939. © Oorthuys/www.gluckauf.nl



Schachten op de on 1 . Links een oude driebenige schachtbok in vak-werk-constructie ( 1899). Bij moderne schachten van dit type is het vakwerk vaak vervangen door een volwamd-constructie , zoals schacht 3 ( 1932) op de achtergrond laat zien . Foto is uit 1949. © Driessen/www.gluckauf.nl



Schacht 3 had een een diameter van 3,85 meter en had een diepte van 441 meter. Schacht 1 & 2 werden met stoom aangedreven, met een vermogen van 660 pk. © Cals/www.gluckauf.nl



Schacht 3 uit 1953. © Jesse/www.gluckauf.nl



Schacht 3 uit 1953. © Jesse/www.gluckauf.nl



Draaiende schachtwielen van schacht 3. ©ON/www.gluckauf.nl
