Schachten van de mijn Julia.



De Mijn Julia had twee Schachten. De Schacht 2 had een capaciteit van 5500 wagens per etmaal. De ophaalmachine van Schacht 2 bestond uit een koepelschijf ( een snaarschijf waar overheen de kabel loopt ) met een doorsnede van 6,5 meter. De gelijkstroom aandrijfmotor had 2000 pk en werd geregeld via een voorgeschakelde Ward Leonard groep. Aan weerszijden van de Koepelschijf waren remmen gemonteerd, die bediend werden door luchtdrukcilinders of noodremgewichten. de kooien hadden twee etages voor vier wagens. Normaal hadden de kooien drie of vier etages voor elk twee wagens. Schacht 1 had een diepte van 550 meter. Schacht 2 had een diepte van 560 meter. De verdiepingen van deze mijn bevonden zich op 303, 365 en 540 meter.

( foto's niet kopiëren ivm auteursrechten, Auteurswet 1912 )



1922 aanleg schachten van de Mijn Julia.

© Visser/ www.gluckauf.nl

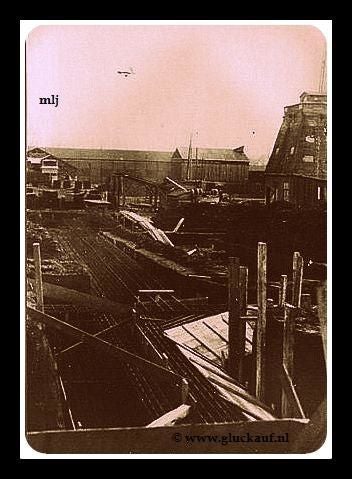

1925 aanleg schachten van de Mijn Julia.

© Visser/ www.gluckauf.nl



Aanleg schachtbok van de Mijn Julia.

© www.gluckauf.nl



Foto genomen van af een schachtbok van de Mijn Julia.

© www.gluckauf.nl



Ophaalmachine van een Schacht van de Mijn Julia.

© Visser/ www.gluckauf.nl
