Schachten van de Staatsmijn Emma.



De Staatsmijn Emma had vier schachten waarvan schacht 1 en 2 de oudste schachten waren, namelijk vanaf de opening van de mijn. Schacht 1 was een intrekkende schacht en schacht 2 was een uittrekkende schacht, dat wil zeggen dat er via schacht 1 frisse lucht naar beneden ging en dat via schacht 2 aanmerkelijk frisse lucht naar buiten ging. Beide schachten waren ingericht voor vervoer van zowel personen als kolen.  Schacht 1 was 5,8 meter breed bij een diepte van 882 meter. Schacht 2 had een doorsnede van 4,5 meter bij een diepte van 570 meter. Door de beperkte vervoerscapaciteit van schacht 1 en schacht 2 werd besloten dat er een nieuwe schacht moest komen met een aanmerkelijk grotere capaciteit, er werd gekozen voor de allernieuwste techniek en dat was een installatie met een zogenaamde skipinstallatie. Schacht 3 werd voorzien van 2 skipinstallaties, bij deze nieuwe schacht 3 stond de ophaalmachine bovenin het gebouw direct boven de schacht en als men goed keek kon men een deel van deze machine door de ruiten van het bovenste gedeelte zien schemeren. Schacht 3 had een doorsnede van 6 meter bij een diepte van 981 meter en de schacht was 65 meter hoog. Schacht 4 lag in Schinnen en met de bouw werd begonnen in 1947 en het was voltooid in 1956. Schacht 4 was in eerste instantie ontworpen voor ventilatie en voor het omlaag brengen van vulstenen, later werd Schacht 4 ook ingericht voor transport van personen. Schacht 4 had een diameter van 4,5 meter en een diepte van 653 meter.

( foto's niet kopieëren ivm auteursrechten, Auteurswet 1912 )

© www.gluckauf.nl


Schacht 1 & 2.




Schacht 1 & 2 ( in aanbouw) van de voormalige Staatsmijn Emma, 1909.

© Stm./www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma, 1919.

© Stm./www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma, 1919.

© Stm./www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma. De foto is uit 1920.

© Bruls./www.gluckauf.nl




Schacht 2 van de voormalige Staatsmijn Emma.

 © Niet bekent / www.gluckauf.nl

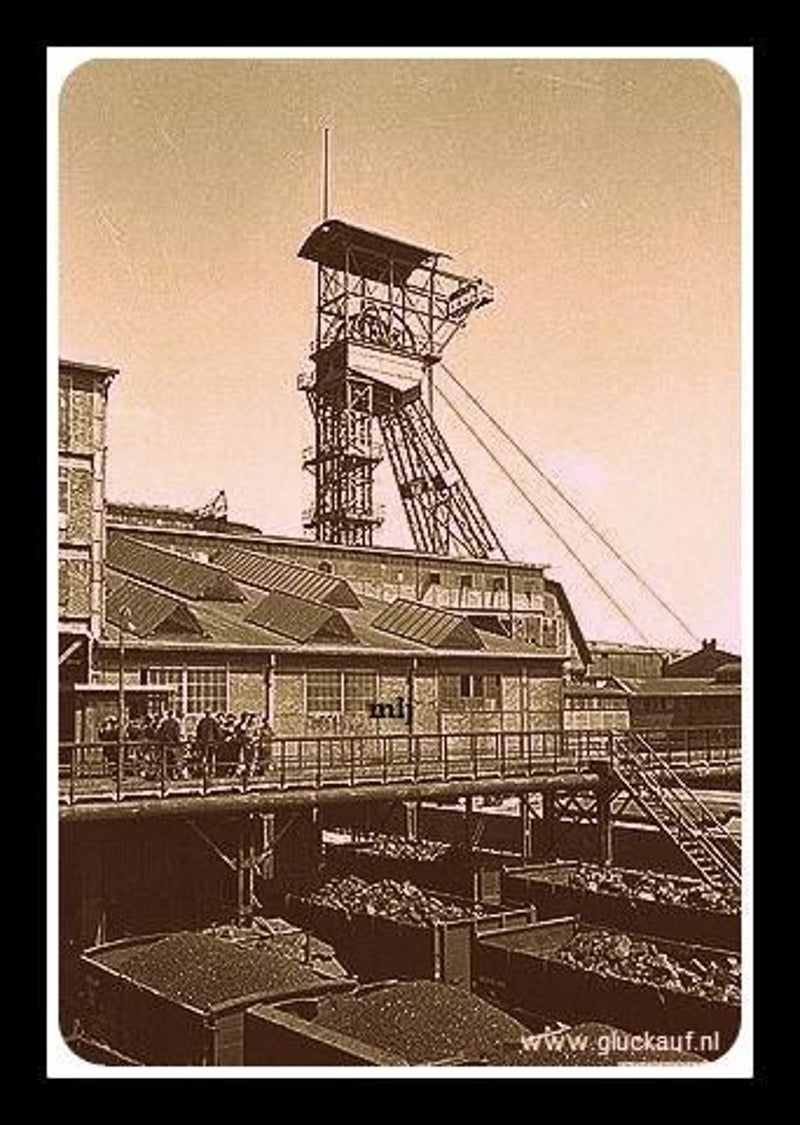

Schacht 2 van Staatsmijn Emma, met op de voor grond de losvloer en de zeverij. In 1945.

 © DSM./www.gluckauf.nl




Schacht 2 van de Staatsmijn Emma. Foto is genomen van de voormalige brug.

© www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma.

© www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma. Foto is uit 1945.

© www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma. Foto is uit 1945.

© www.gluckauf.nl




Schachtbok 2 Staatsmijn Emma.

© www.gluckauf.nl




Schacht 1 & 2 van de voormalige Staatsmijn Emma. Met een mijnpolitie op de voorgrond

© De Vries./www.gluckauf.nl




Schacht 2 en het voormalige hoofdgebouw van de Staatsmijn Emma.

© Niet bekent./www.gluckauf.nl




Schachtbok, gemaakt na de sluiting van de Stm. Emma.

© www.gluckauf.nl



Schachtbok, gemaakt na de sluiting van de Stm. Emma.

© www.gluckauf.nl


Schacht 3.


Gegevens voor de schachttoren 3 van de Stm. Emma.

  • Machinekamer totale lengte.
  • Totale breedte boven de kraan.
  • Overspanning kraan in Machinekamer.
  • Hoogte dak boven peil.
  • Machinekamervloer.
  • Machinekeldervloer.
  • Bovenkant leischijvenbalken.
  • Bovenkant hoofdportalon.
  • Afstand kolomvoeten in langsrichting.
  • Afstand kolomvoeten in dwarsrichting.
  • Diameter Koepe.
  • Diameter Leischijven.



  • Breuklast kabel.
  • Normale belasting door kooi + kabel.
  • Belasting lege kooi + kabel.
  • Koepeschijf + as + lagers + motorankers.
  • 1 motor.
  • Leischijf + as + lagers.
  • Hefvermogen kraan.
  • Toegelaten gronddruk.
  • Toe te laten spanning in beton en staal.
  • 1.Wanneer geen kabelbreuk optreedt.
  • 2. Bij Kabelbreuk.
  • Minimum dikte der wanden.

Afmetingen in Meters.

  • 30,75 m.
  • 11,80 m.
  • 12,50 m.
  • 11.00 m.
  • 60,45 m.
  • 49,50 m.
  • 46.00 m.
  • 40.00 m.
  • 21,30 m.
  • 24,70 m.
  • 18,50 m.
  • 7,50 m.

Gewichten in L.

  • 360
  • 48
  • 38
  • 103
  • 35
  • 14
  • 30
  • Spanning in kg/cm3
  • 3
  • 60 - 1200.
  • 75 - 1500.
  • 15 cm.

NIEUW!

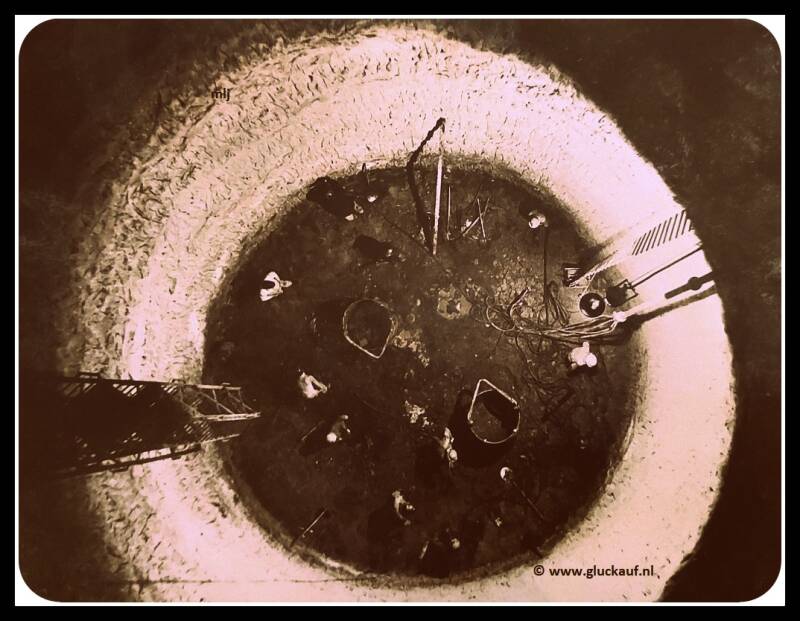

Het afdiepen van Schacht 3, van de Stm. Emma.
